一、概述
水環泵成套機組作為單泵的系統化擴展應用，為客戶提供了更加人性化的服務，操作更簡便，監控更及時，在煤炭、制藥、化工、電力等行業都得到了廣泛應用。但作為非標產品，每套機組配置各有不同，本說明書具有一定局限性，只是針對機組形式概括闡述，作為客戶了解和操作機組重要參考，而并非針對某一套機組而言。關于單泵的常規操作、檢查、準備等請參照《泵使用說明書》。

二、成套機組應用場合
a,? 因水環泵運行需要大量的水，在水源緊張，或當地水質較硬，長期運行水垢嚴重的場合，推薦選用閉式成套循環機組，機組內始終軟水循環；
b,當抽除易燃易爆氣體，或循環液中含有毒有害介質，要求氣體、液體回收或不允許排放的清潔場合，推薦選用閉式成套循環機組；
c,單泵某項性能參數無法滿足工藝要求的場合，或生產要求不允許停機的場合，可選用串聯、并聯、一開一備、多開多備等形式組合為成套機組；
d，當極限真空要求較高，單憑水環泵性能無法滿足工藝要求時，可搭配羅茨泵組成羅茨——水環機組來提高系統極限真空；
e,當用于壓縮機工況時，水環泵必須搭配后置壓力容器進行氣液分離，且最好以成套機組形勢應用；
f,當所抽系統含有大量水、汽或其它雜質時，推薦使用帶有前置分離器的罐、泵組合，這是最簡單的機組配置，最常見應用于選礦行業，如搭配過濾機使用；
g,所有可應用水環泵的行業及場合，為了提高系統及泵的監測水平，方便控制，減少人工操作失誤，推薦選用成套機組。
三、原理
1，水環泵原理
水環式真空泵有單級和雙級兩種形式，主要用于抽吸低于大氣壓的氣體和蒸汽。裝載軸上的葉輪偏心的安裝在圓柱形泵體內，并可在其中轉動，葉輪的轉動使工作液在泵體內形成轉動的液環，液環在葉輪的兩個葉片之間脈動，在吸氣側，液環逐漸遠離葉輪輪轂，氣體通過圓盤上的吸氣口軸向進入泵內；在排氣側，葉環又逐漸靠近葉輪輪轂，氣體被壓縮并通過圓盤上的排氣口被軸向排出。
注：本說明書所指的水環泵理論上應是“液環泵”，因為工作液除了水還可以用其他介質進行循環，如油或其他有機介質等，水環泵不過是通俗常用的表達名稱，以下都以水環泵、水環機組代表，不再解釋。
四、配置
每套機組因需求不同，應用場合不同，因而配置也各不相同，機組的定義是針對單泵而言的，即使單泵加上一個氣水分離器也可稱為機組，只不過這是相對簡單的機組而已。本說明書將一套機組所能配置的多項附件一并羅列出來，為用戶選型、日常使用與設備保養提供重要參考。
（1）成套機組常用配置（見技術協議）

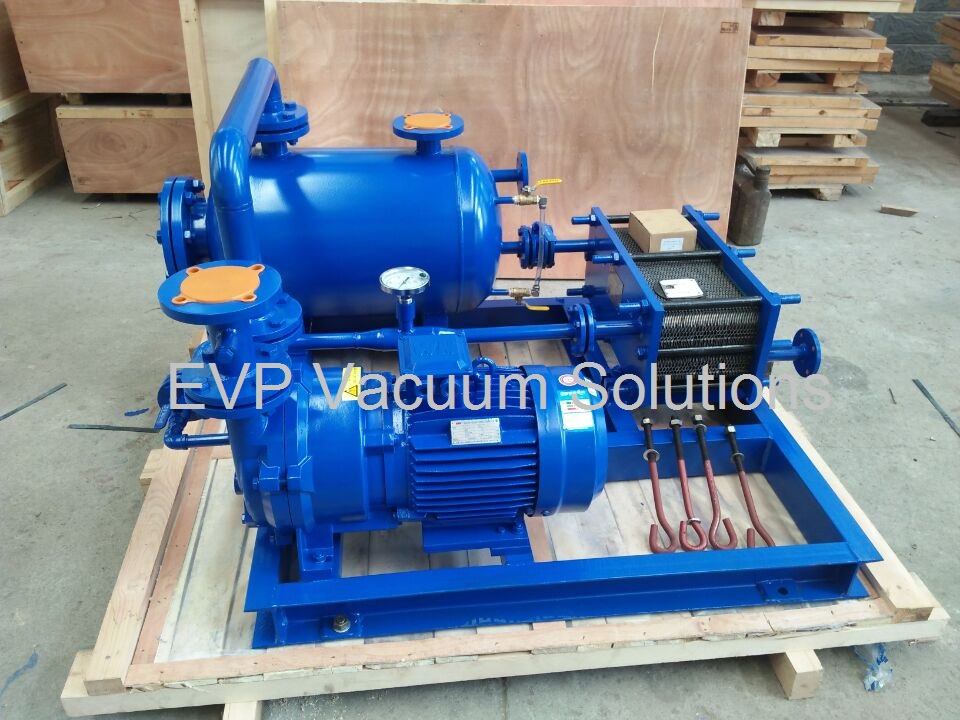

泵+傳動形式+電機+氣液分離器+底盤+換熱器+儀器儀表+閥門及管路

五、操作規程

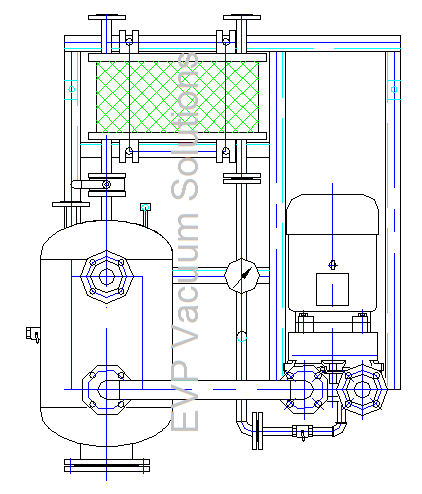

1,參照機組圖，介紹成套機組操作規程:

(1),開泵前檢查管路是否清潔，應無焊渣等殘余固體顆粒存在；

(2),檢查各管路閥門是否安裝到位，水路氣路是否通暢；換熱器冷卻水是否到位等；

(3),通過手動閥門NO.3向分離器內補水，檢查是否有漏水現像（因為因數過程可能有松動），關閉補水閥后，分離器液位靜止在泵中心線為宜；注意在補水過程中，液位計最上端的絲堵要打開，補水結束時關閉此絲堵。

(4),校整檢測儀表，；

(5),點啟水環泵電機，檢查轉向是否正確；

(6),開動電機，啟動水環泵，檢查泵進氣口是否達到真空環境，并適當調節進水管路閥門（從換熱器進泵閥門，一般不全開，否則水量過大，電流增高，氣量減小）；

（7），工作時，機組進氣管上真空表顯示讀數，以達到工藝要求；

(8),機組正常運行，檢查聲音是否正常。

(9),機組運行時注意泵內水位高低，水位、水溫不易過高；應定期檢查管路及泵內有無異物，觀察真空表是否穩定且能夠滿足生產工藝要求。

（10）系統停機，關閉電源前，先切斷主管路閥門即進氣口No..1和排氣口No.2的閥門，使系統與泵隔開，防止回水，再停泵；停泵后手動打開泵、負壓罐、后置分離器及各管路閥門，排凈工作液，定時檢查各部件。

（11）換熱器冷卻水在條件允許情況下溫度越低越好，水環泵性能曲線是在15度水溫下測得的，機組循環水通過換熱器冷卻后應保持在25-30度以下為理想情況。首次調試機組，循環水不應過多，最好逐漸增加工作液致工藝要求狀態。

（12）相關配套件如閥門等調試與維護請參照相關產品手冊。
