真空泵配置大氣噴射器機組的優(yōu)勢
| 水环式真空泵运行时常出现运行噪声大、叶轮气蚀的问题，分析原因一般认为是真空泵入口压力过低、造成气泡破裂所至，严重时会导致真空泵转子断裂报废；在真空泵容量偏大时，上述问题尤其严重。实践表明，给真空泵加装大气喷射器可以有效解决这一问题。

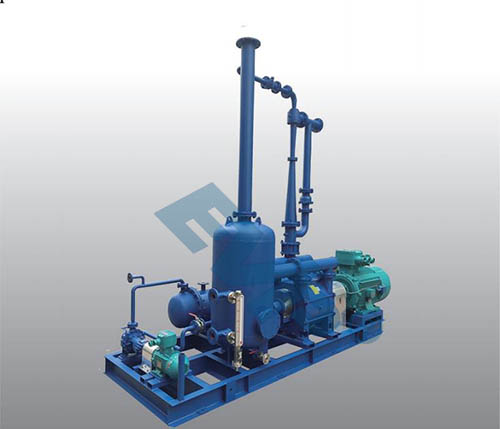

带有大气喷射器的真空泵如下图：

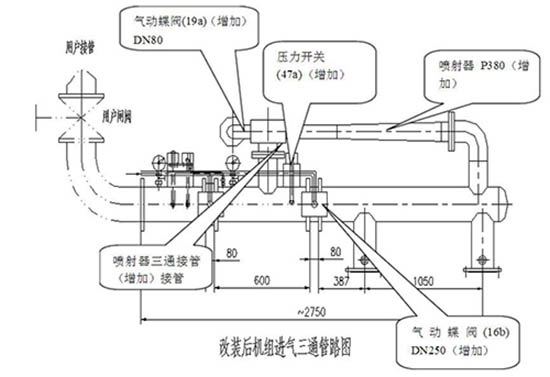

大气喷射器作用有以下两点： （1）扩大真空泵的工作范围，防止气蚀； （2）增加真空泵的抽吸能力。实践表明，加装大气喷射器后，真空泵运行的噪音显著降低，对机组真空影响较小，在冬季环境温度较低时，真空泵整体性能更好。 加装大气喷射泵示意图如下：

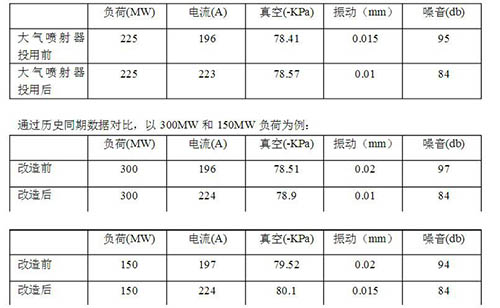

节能效果： 给真空泵加装大气喷射器，主要体现在减少更换转子次数、降低真空泵维护成本方面。另外，大气喷射器投入运行后，真空泵电机电流会有一定程度上升（约15A），但这部分费用与降低的维护成本相比较小。该技术能有效解决因真空泵工作水温高造成的极限真空限制问题，因而部分机组还可以在真空提高方面获得一定的节能收益。 改造后的数据比较 ： 真空泵加装喷射器后，保持系统真空，但通过真空泵的气体是系统进气和驱动气体（从分离器里引入的大气），混合气进入真空泵后降低了真空泵的运行真空，从而消除了气蚀、振动和噪音。通过现场噪音测试，噪音从改造前的97db减小到改造后的84db，符合要求。 另一方面，真空泵在没加装喷射器前运行真空与系统真空接近5KPA，比装喷射器后的泵内真空13KPA左右要高，真空泵在13KPA时轴功率比5KPA时要高，故造成电流增加！ 实验数据如下：
由上表中可以看出，改造后机组真空略有提升，提升0.5 KPa左右，但考虑到机组检修后对真空系统查漏修复，可以忽略不计。电流由197A提高到224A，提高幅度13%左右，厂用电略有增加。但汽蚀减小使得真空泵组整体寿命提高，大大降低了备件的更换（更换一个转子叶轮需要十几万元），另外噪音和振动问题都得到了解决，特别是噪音消除明显，噪音已控制在合格范围。热工仪表的振动损坏也随之降低，设备可靠性得到保障，人力物力的减少都得到体现，总体对比来说经济性还是相当可观。 建议： （1）优先选用双吸真空泵；单吸真空泵宜配置大气喷射器； （2）低压凝汽器侧的真空泵宜配置大气喷射器； （3）气温高时，可根据需要撤出大气喷射器。 链接：液环泵、罗茨泵、真空机组 编辑：张璟（上海坎特真空科技有限公司） |
