真空泵防返油閥原理
| 双级旋片式真空泵是一种油封式真空泵，为了能在停泵时防止真空泵油返到被抽容器，内置停泵防返油装置就十分重要。
防止停泵返油通常靠气路和油路的结合来实现，常用的方法有： 1、在进气通道上设置停泵防返油装置 2、在油路上设有停泵控制防返油装置 3、以上两种结合

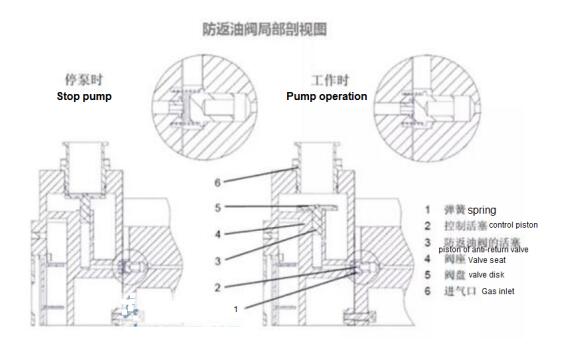

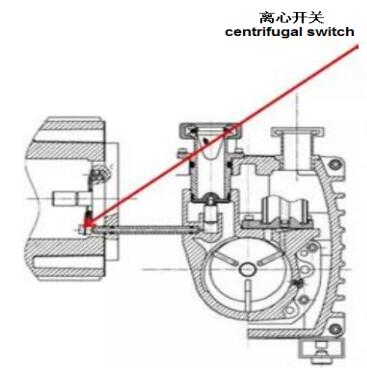

2XZ系列双级旋片泵防止停泵返油原理: 离心开关控制，利用大气和被抽腔室的压差控制防返阀的工作。可靠的进气口防返油装置，双重保护，不返油，保证了真空系统安全。 保护一：停泵时隔离阀关闭真空系统; 保护二：停泵时关闭油路并向泵腔充气。 2XZ系列双级旋片泵运行期间，控制活塞在油压作用下顶着弹簧保持密封。防倒吸阀的阀盘由于自重保持在较低位置(阀门开启)。泵停机后，油压下降，弹簧将控制活塞向上顶。这样就在油箱与防倒吸阀的活塞之间形成了一个通路。
链接：双级旋片真空泵 编辑：秦立香 （上海坎特真空科技有限公司） |
