品牌：EVP
分類： 真空閥
Availability : In Stock

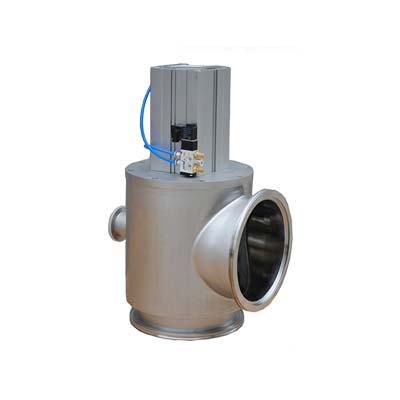

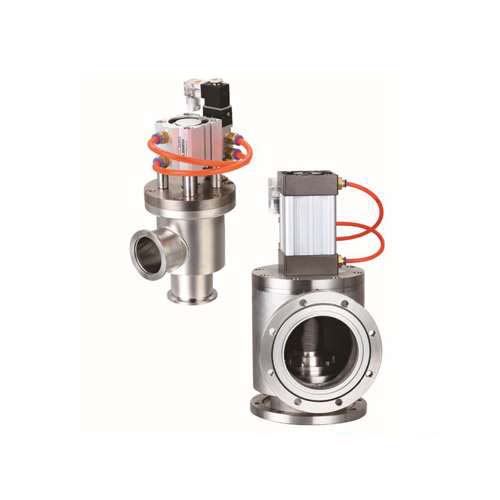

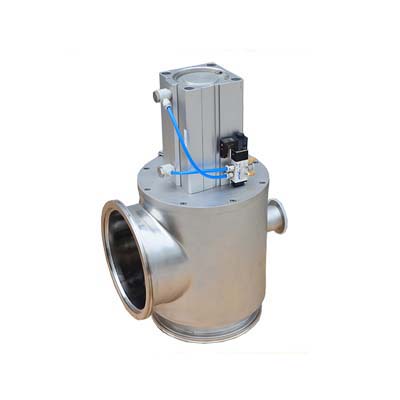

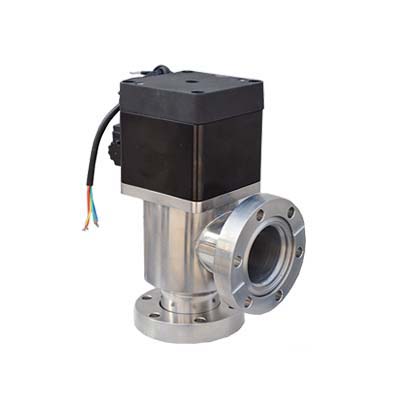

產品描述: GDQ系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。

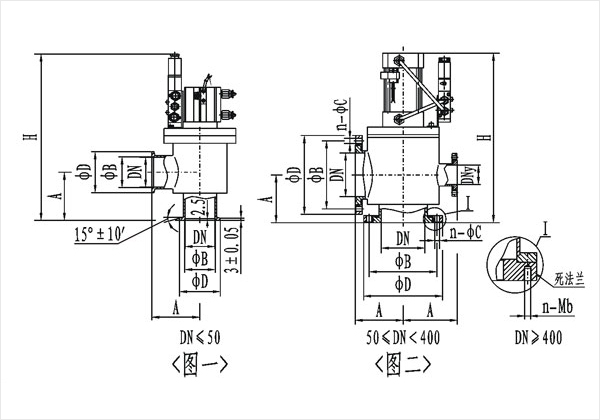

(圖片)(KF)總尺寸：
| 型號 | 直徑(DN) | ΦD | ΦB | H | A | 法蘭標準 |
| GDQ-J10/KF | 10 | 30 | 12.2 | 180 | 30 | GB4982
|
| GDQ-J16/KF | 16 | 30 | 17.2 | 180 | 40 | |
| GDQ-J25/KF | 25 | 40 | 26.2 | 200 | 50 | |
| GDQ-J40/KF | 40 | 55 | 41.2 | 210 | 65 | |
| GDQ-J50/KF | 50 | 75 | 52.2 | 276 | 70 | / |
(圖片2)活套法蘭連接和大?。?/p>
| 型號 | 直徑(DN) | ΦD | ΦB | H | A | n-ΦC | DNy | n-Mb | 法蘭標準 |
| GDQ-J50 | 50 | 110 | 90 | 276 | 70 | 4-Φ9 | / | / | GB/T6070 |
| GDQ-J63 | 63 | 130 | 110 | 283 | 88 | ||||
| GDQ-J80 | 80 | 145 | 125 | 314 | 88 | 8-Φ9 | |||
| GDQ-J100 | 100 | 165 | 145 | 338 | 108 | ||||
| GDQ-J125 | 125 | 200 | 175 | 424 | 128 | 8-Φ11 | |||
| GDQ-J(S)150 | 150 | 220 | 195 | 482 | 138 | DN40(GB4982) | JB919 | ||
| GDQ-J(S)160 | 160 | 225 | 200 | 482 | 138 | GB/T6070 | |||
| GDQ-J(S)200 | 200 | 285 | 260 | 620 | 200 | 12-Φ11 | DN50(GB/T6070) | ||
| GDQ-J(S)250 | 250 | 335 | 310 | 655 | 208 | DN63(GB/T6070) | |||
| GDQ-J(S)300 | 300 | 380 | 350 | 783 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 | |
| GDQ-J(S)320 | 320 | 425 | 395 | 789 | 250 | 12-Φ14 | GB/T6070 | ||
| GDQ-J(S)400 | 400 | 510 | 480 | 1210 | 330 | 16-Φ14 | DN100(GB/T6070) | 16-M12 | |
| GDQ-J(S)400 | 400 | 500 | 465 | 1210 | 330 | 8-M16 | JB919 | ||
| GDQ-J(S)500 | 500 | 610 | 580 | 1270 | 360 | DN125(GB/T6070) | 16-M10 | GB/T6070 | |
| GDQ-J(S)600 | 600 | 710 | 670 | 1562 | 450 | 12-Φ21 | DN160(GB/T6070) | 12-M18 | JB919 |
| GDQ-J(S)630 | 630 | 750 | 720 | 1562 | 450 | 20-Φ14 | 20-M10 | GB/T6070 |
GDQ系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。
基本尺寸：
| 适用性(Pa) | 105～1.3×10-4 |
| 阀门泄漏率(Pa.L/S) | ≤1.3×10-6 |
| 合适温度（℃） | -25～+80(Seal Material: chemigum) -30～+150(Seal Material: viton) |
| 空气压力(MPa) | 0.4～0.8 |
| 安装位置 | DN＜300 for any,DN≥300 for vertical |
| 电源电压 | 标准技术：AC220V/50Hz 特别的 AC110V；DC24V；DC12V |
| 信号反馈 | 标准技术：没有型号反馈 特别是对于磁开关DC/AC5～240V |
如有可能，請建議您的工作行業/工藝、工作壓力、工作介質等。給出詳細的請求有助于獲得更好地匹配的定制解決方案。謝謝你的耐心
您的請求將在3小時內得到回復，請注意您的電子郵件。
