品牌：EVP
分類： 真空閥
Availability : In Stock
產品描述: GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。

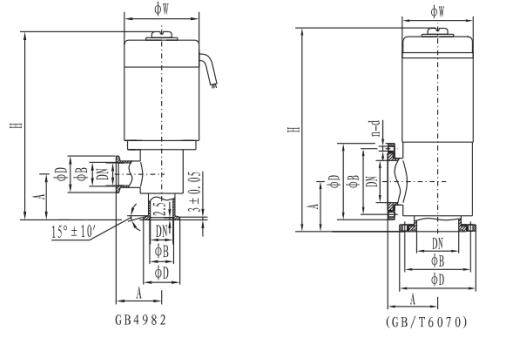

外形尺寸
| 型號 | 直徑(DN) | ΦW | ΦD | ΦB | H | A | 法蘭標準 |
| GDC-J16A/KF | 16 | 68 | 30 | 17.2 | 186 | 40 | GB4982
|
| GDC-J25A/KF | 25 | 82 | 40 | 26.2 | 193 | 50 | |
| GDC-J40/KF | 40 | 110 | 55 | 41.2 | 270 | 65 | |
| GDC-J50A/KF | 50 | 125 | 75 | 52.2 | 307 | 70 | / |
外形尺寸
| 型號 | 直徑(DN) | ΦW | ΦB | H | h | bxb | n-b | 法蘭標準 |
| GDC-J16A | 16 | 68 | 42 | 165 | 28 | 48×48 | 4-M5 | JB919 |
| GDC-J25A | 25 | 82 | 55 | 190 | 35 | 58×58 | 4-M6 | |
| GDC-J32 | 32 | 92 | 64 | 217 | 40 | 68×68 | 4-M6 | |
| GDC-J40 | 40 | 110 | 70 | 240 | 44 | 80×80 | 4-M6 | |
| GDC-J50A | 50 | 125 | 90 | 285 | 56 | 95×95 | 4-M8 | |
| GDC-J65 | 65 | 135 | 105 | 315 | 65 | 115×115 | 4-M8 | |
| GDC-J80 | 80 | 165 | 125 | 358 | 75 | 140×140 | 4-M8 |
GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
基本尺寸
| 适合范围(Pa) | 105～6.7×10-4 |
| 阀泄漏率(Pa.L/S) | ≤6.7×10-4 |
| 适合温度（℃） | -25～+40 |
| 线圈温升（℃） | ≤65 |
| 开和关的时间（S） | 3～5 |
| 电源电压（V/Hz） | 220±10%/50 |
| 安装模式 | 垂直 |
