EVP

CC-A系列 手動超高真空閘閥

品牌：EVP

分類： 真空閥

Availability : In Stock

產品描述: 閥門適用于超高真空系統中接通或截止氣流之用。 高真空系統中接通或截止氣流之用。 適用的工作介質為潔凈的空氣和非腐蝕性氣體。

聯系我們獲取更多信息

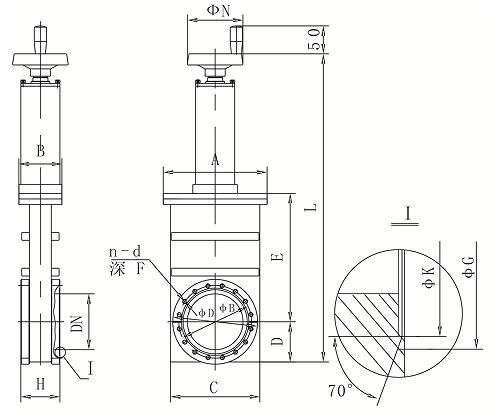

總體尺寸和連接尺寸：(mm)

型號

通徑

(DN)

 ΦD ΦD0 ΦD1 ΦD2 ΦD3 H A n-d



 L L1 B 法蘭標準
CC-50A 50 89 72.4 61.6 55.6 / 60 91 8-M8 493 165 80 GB/T6071










CC-63A 63 114 92.1 82.6 76.6 / 65 105 8-M8 547 190 80
CC-80A 80 130 110 99 93 / 65 130 16-M8 607 225 80
CC-100A 100 152 130.2 120.7 114.7 / 70 152 16-M8 660 267 100
CC-150A 150 202 181 171.5 165.5 / 70 202 20-M8 784 350 100
CC-200A 200 254 231.8 222.3 216.6 / 80 251 24-M8 882 426 100
CC-250A 250 314 288 308 275 271 85 300 24-M10 1146 570 130 JB5278
CC-300A 300 365 338 353 323 318 90 352 32-M10 1206 613 130 /

CC-A型系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。 高真空系统中接通或截止气流之用。 适用的工作介质为洁净的空气和非腐蚀性气体。

说明:

适用性(Pa) 105～1.3×10-7
阀泄漏率(Pa.L/S) DN≤200 ≤1.3×10-7
DN≥250 ≤6.7×10-7
适用温度（℃） ≤150(except gearing)
两次阀门打开他们之间的压差(Pa) ≤2.7×103
盘密封 氟橡胶
轴封密封 不锈钢波纹管
