品牌：EVP
分類： 真空閥
Availability : In Stock
產品描述: GDQ-J(b)系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流 。

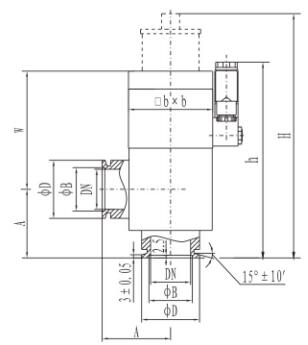

外形尺寸
| 型號 | 直徑(DN) | ΦD | ΦB | W | H | h | A | bxb |
| GDQ-J10(b)/KF | 10 | 30 | 12.2 | 76 | 170 | 146 | 40 | 36×36 |
| GDQ-J16(b)/KF | 16 | 30 | 17.2 | 76 | 170 | 146 | 40 | 36×36 |
| GDQ-J25(b)/KF | 25 | 40 | 26.2 | 95 | 200 | 165 | 50 | 61×61 |
| GDQ-J40(b)/KF | 40 | 55 | 41.2 | 112 | 232 | 186 | 65 | 80×80 |
GDQ-J(b)系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流 。
基本尺寸
| 范围Pa) | 1×105～1.3×10-6 |
| 阀泄漏率(Pa.L/S) | ≤1.3×10-7 |
| 适合温度（℃） | -25～+40 |
| 空气压力（MPa） | 0.4～0.6 |
| 法兰标准 | GB4982 |
| 安装位置 | 任意 |
| 数值 | 标准技术：AC220V / 50Hz 特别适用于AC110V; DC24V; DC12V。 |
| 信号反馈 | 标准技术：无信号反馈 特别适用于微动开关 |
